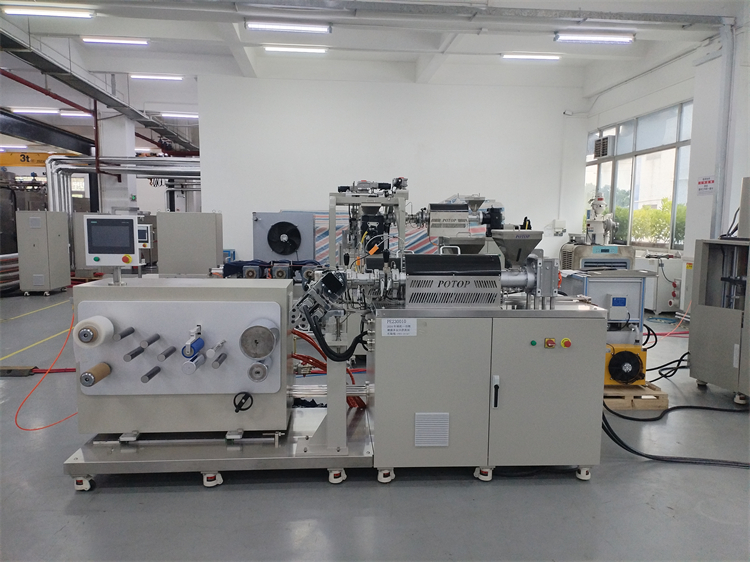

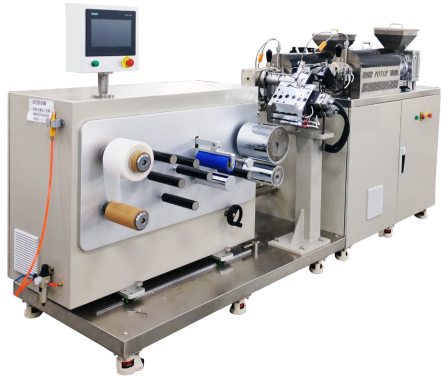

小型精密ABA共擠流延實驗線

小型精密ABA共擠流延試驗機由2臺精密單螺桿擠出機、1套三層分配流延模頭、1套精密流延機等組成，可實現高分子多層擠出、流延、牽引、裁邊、收卷、收邊等功能?？傻刃a(chǎn)線，可提高實驗效率，縮短產品研發周期，是高精度、高性能薄膜成型的理想實驗設備。

產品性能應用范圍主要技術指標

產品性能

?擠出螺桿伺服驅動，無級精準調速，塑化穩定、一致性好

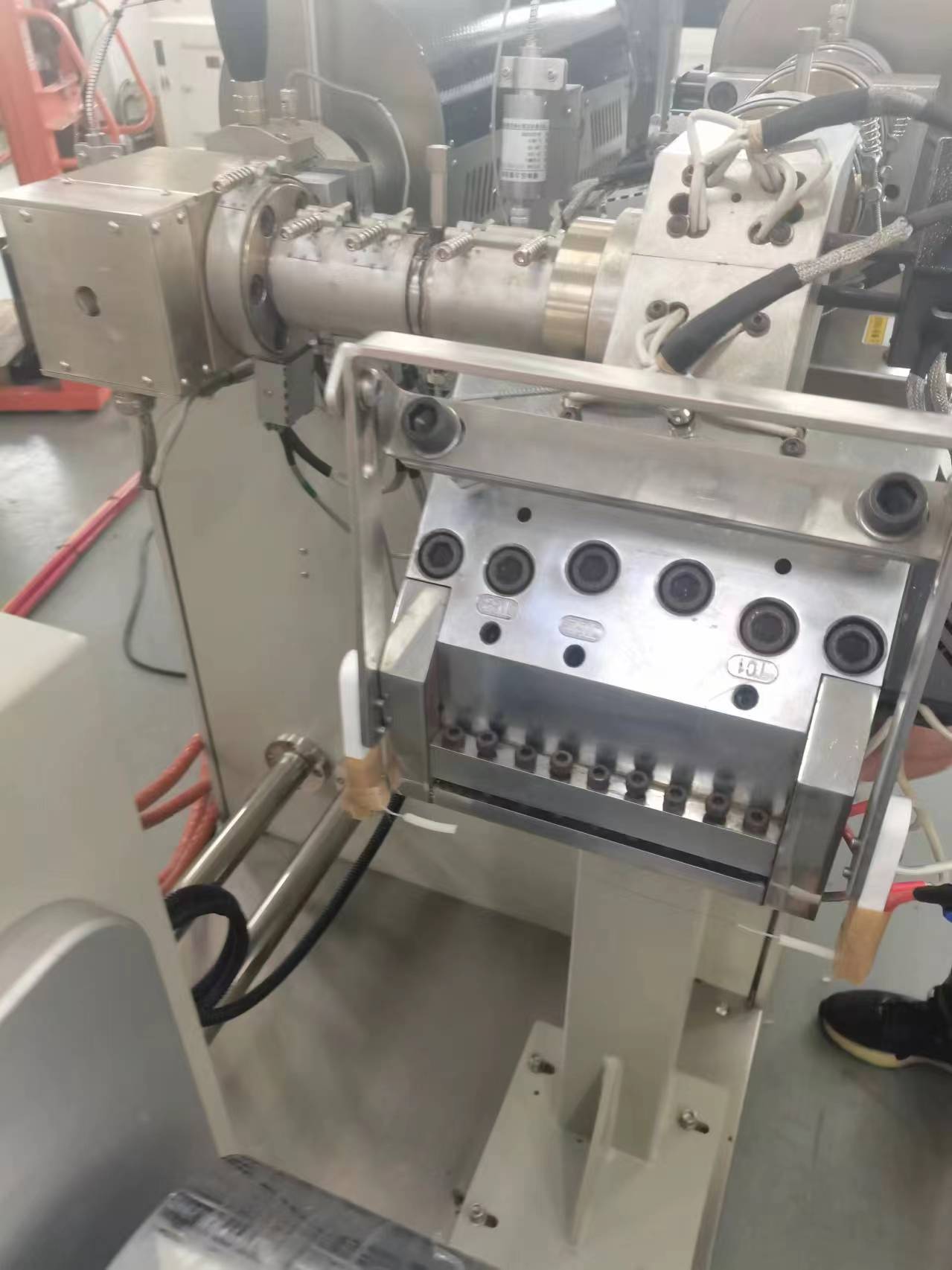

?數字化設計共擠模頭，流道順暢無死角滯料，出料均勻

?各動力輥筒均由伺服電機獨立驅動，轉速控制精準，同步性能好

?流延輥高度可升降調節，滿足不同溶體強度材料流延成型的工藝需求

?工業級PLC與HMI集成，系統運行穩定、觸控交互友好

?重要實驗數據的實時測量與圖文顯示，觀測方便

?人性化結構設計，操作更便利

?可選配風刀或靜電吸附器提高熔體與輥面的吸附效果

?可選配恒張力和跟隨輥收卷裝置提高薄膜收卷質量

?可選配在線瑕疵視覺檢測系統

高分子材料的共擠流延成型實驗

共擠流延生產工藝研究與參數優化

新材料共擠流延性能測試

適用材料	PE、PP、PET、PA、TPU、ETFE等
螺桿直徑	φ25 mm（兩臺相同）
螺桿長徑比	28
螺桿轉速	0-120 rpm
模頭分配形式	A/B/A（3層）
模唇寬度	200 mm
制品最大寬度	150 mm
制品厚度	0.02-0.1 mm
輥面寬度	220 mm
線速度	0-10 m/min
機筒工作溫度	≤350℃
溫度控制精度	±1℃
擠出壓力測量范圍	0-50 MPa
擠出壓力測量精度	0.5% FS
工作電源	三相五線380V±10%，50Hz
工作氣源	壓縮空氣：6-8bar，干燥、無油
冷卻水	常溫軟水，供、回水壓力差：2.5-4.0bar
工作環境	10–40℃, ≤80% RH （無凝露）
額定功率	約42kW（含液態介質輥溫調節器）
外形尺寸（長×寬×高）	3270mm×1150mm×1650mm
整機重量	約1800kg
